고성능냉간다이스강 SLD-MAGIC™

고성능냉간다이스강 SLD-MAGIC™ 고성능냉간다이스강 SLD-MAGIC™

'10대 신제품상·일본 브랜드상' 수상

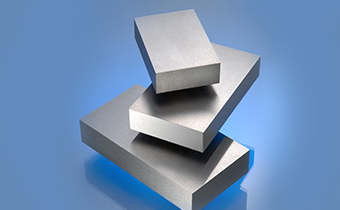

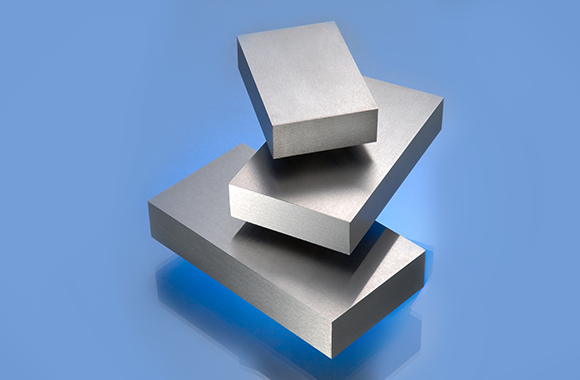

SLD-MAGIC™은 금형의 수명 향상과 제조 용이성을 양립시킨 냉간다이스강입니다.
(일간공업신문사 제49회(2006년) '10대 신제품상·일본 브랜드상'에 선정)

특징

금형 수명의 향상

금형 수명의 향상
내긁힘성 최고 경도 62HRC에서 내긁힘성을 약 35% 향상 (*당사 비교)
표면처리성 표면처리(CVD법 등)의 밀착성을 약 30% 향상 (*당사 비교)

금형 제작비의 절감

금형 제작비의 절감
열처리 특성 열처리 치수 변형을 약 40% 저감, 형상 편차도 개선 (*당사 비교)
피삭성 피삭성을 약 35% 향상 (*당사 비교)
*
당사 비교: SKD11 개량강인 8% Cr강(당사 상품명: SLD8)과 비교

기존 재료와의 비교

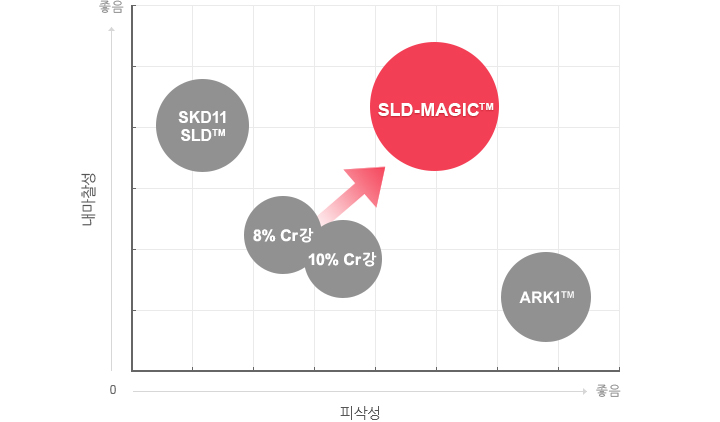

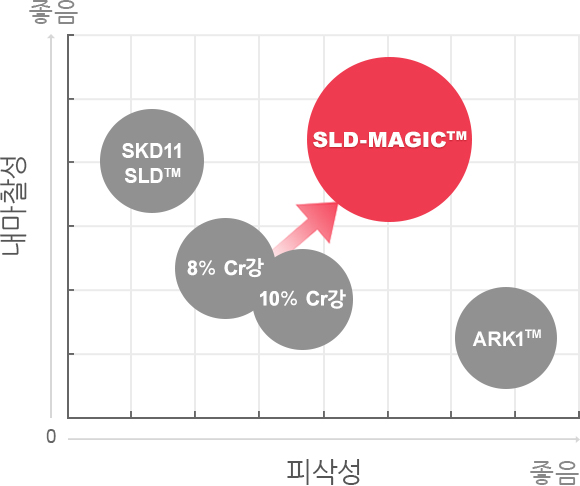

포지셔닝

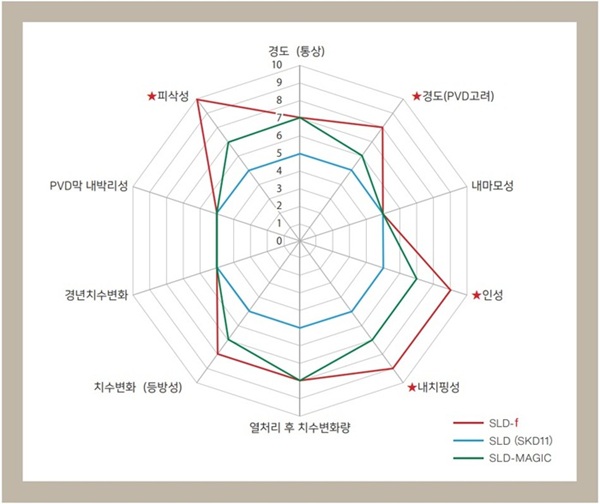

기존 재료와의 비교 그래프 기존 재료와의 비교 그래프

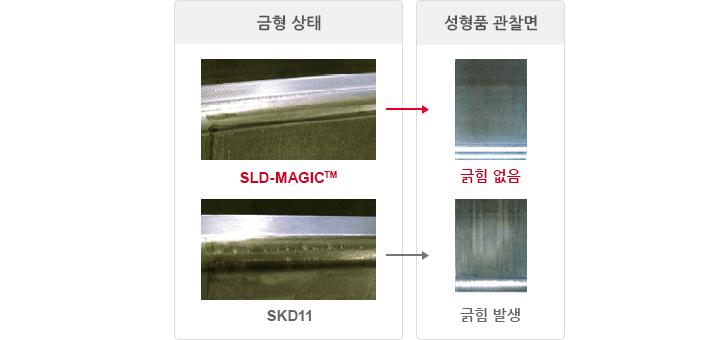

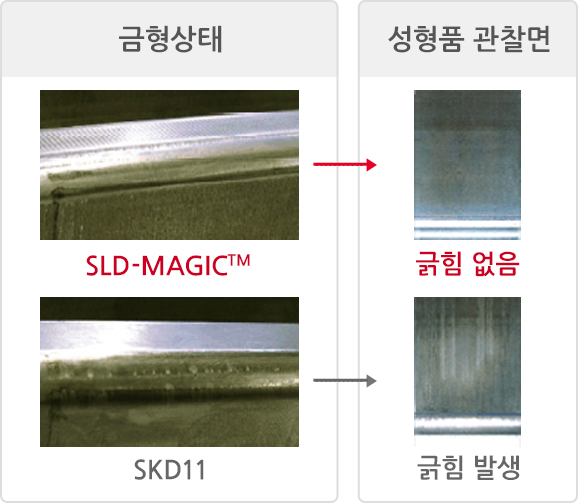

내긁힘성(하이텐재 긁힘 시험 결과)

가공 불량 방지 성능(하이텐재 가공 불량 시험 결과) 이미지 가공 불량 방지 성능(하이텐재 가공 불량 시험 결과) 이미지

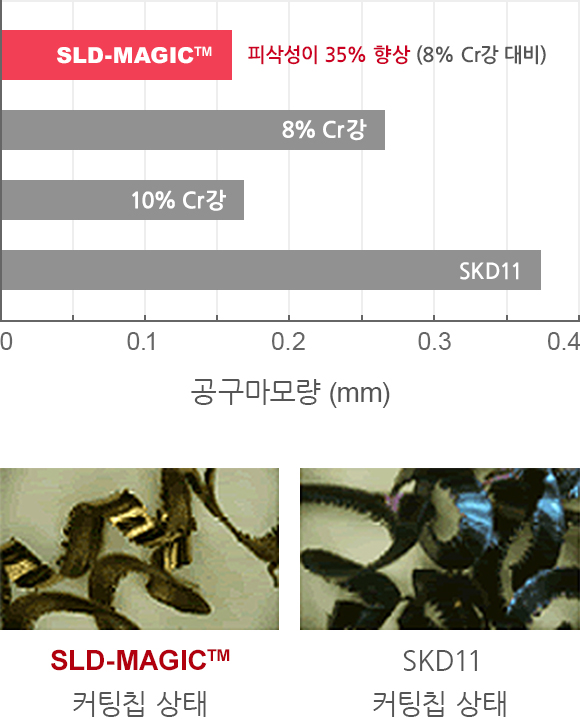

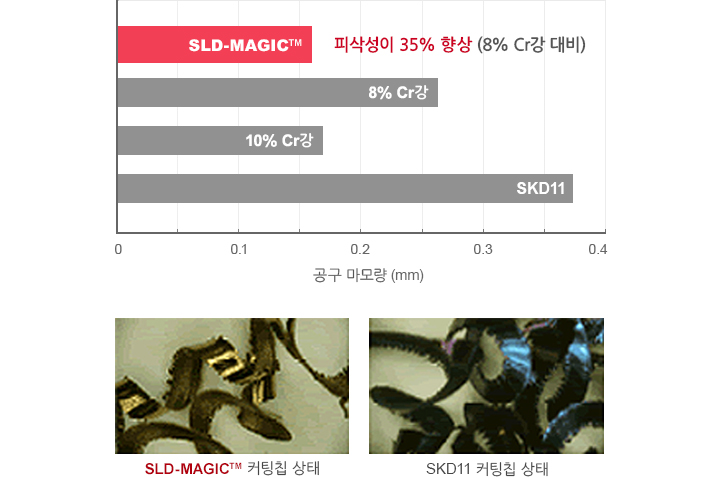

정면 밀링커터 가공성

정면 프레이즈 가공성 그래프 정면 프레이즈 가공성 그래프
  • 피절삭재 : 소둔 어닐링재
  • 공        구 : 초경코팅 칩,１칩, 건식
  • 절삭속도 : 120m/min
  • 이동속도 : 0.13mm/날
  • 절        입 : 2Z x90Wmm
  • 절삭길이 : 4m

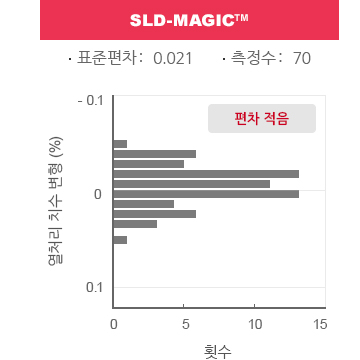

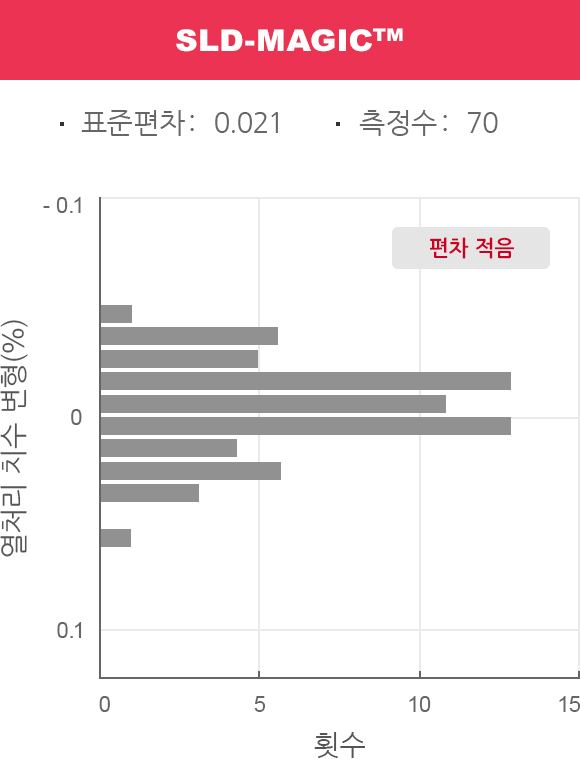

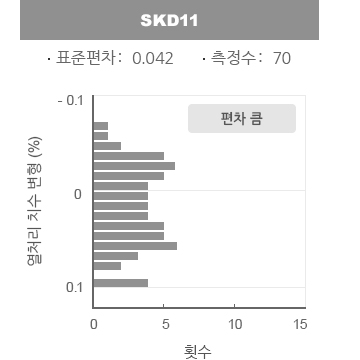

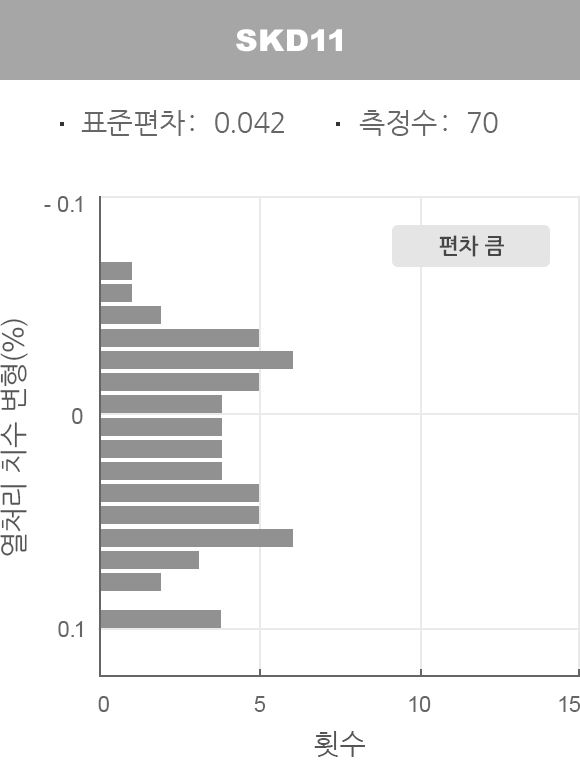

열처리 치수 변형 편차 비교

동일 형상·열처리품의 편차 비교

DAC시리즈의 평가 그래프 DAC시리즈의 평가 그래프
DAC시리즈의 평가 그래프 DAC시리즈의 평가 그래프
