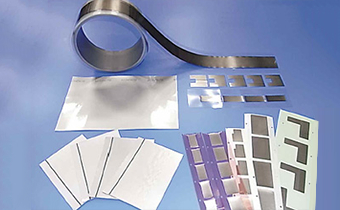

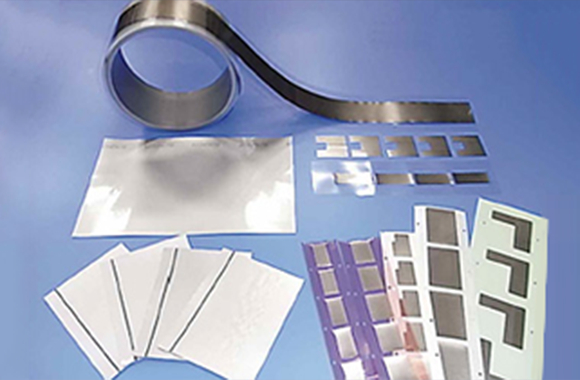

무접점 충전기용 실드 요크 시트 FINEMET™ MS 시리즈

무접점 충전기용 실드 요크 시트 FINEMET™MS시리즈 무접점 충전기용 실드 요크 시트 FINEMET™MS시리즈
  • 저손실·고투자율 재료 'FINEMET™'을 라미네이트 가공.
  • 무접점 전력 전송의 노이즈 및 에너지 손실 저감.

특징

  • 슬림형: 두께 60μm
  • 경량: 0.4g/50mm
  • 저손실: 300kW/m3 (100kHz 0.2T)*
  • 고투자율: 15,000 (100kHz)*
  • 고포화자속밀도: 1.23T (800A/m)*
*
트로이덜 코어에 의한 당사 측정값

특성 데이터

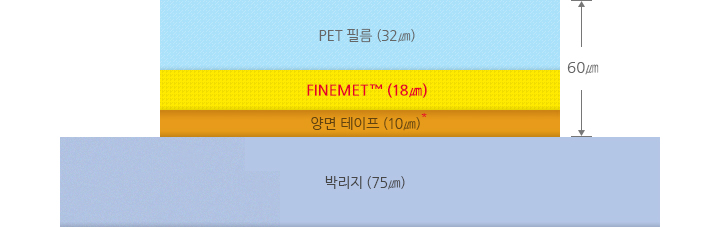

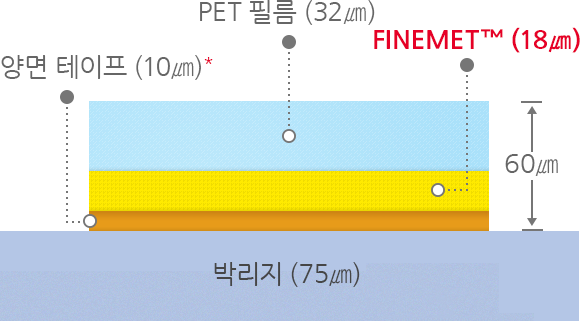

FINEMET™ 시트의 구조

FINEMET™ 1층 타입

FINEMET™ 시트의 구조 FINEMET™ 시트의 구조

  [기타 사양]

  • FINEMET™ 2, 3층 타입
  • 오버 라미네이트 사양
  • 상하면 양면 테이프 사양
  • 양면 테이프 30㎛ 두께 사양

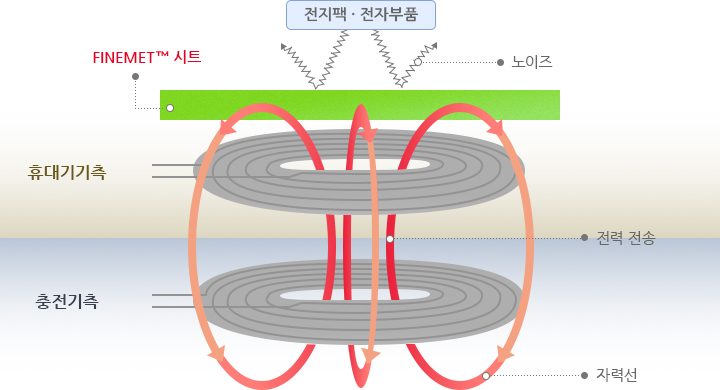

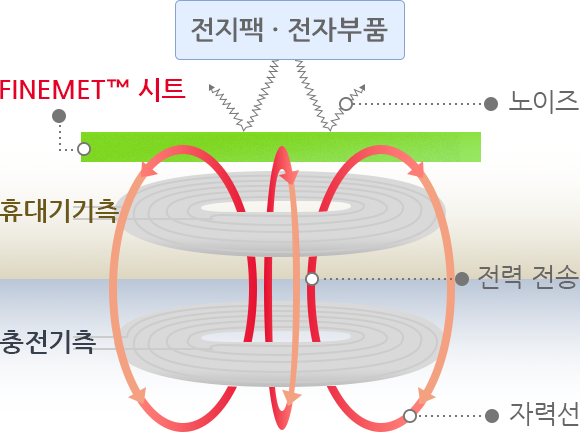

FINEMET™ 시트 적용 예시

FINEMET™ 시트 적용 예시 FINEMET™ 시트 적용 예시

적용 제품 예시

  • 무접점 충전방식 채용 휴대기기: 휴대전화·스마트폰·포터블 뮤직 플레이어 등
  • 전자기 유도방식 채용 전송 모듈의 실드
