주식회사 프로테리얼한국

신세대 범용 플라스틱금형용강 HPM-MAGIC™ 신세대 범용 플라스틱금형용강 HPM-MAGIC™

'10대 신제품상·제조상' 수상

금형의 제조비용 절감과 요구 특성의 밸런스를 고려한 신세대 범용 플라스틱금형용강입니다.
(일간공업신문사 제 52회 (2009년)) '10대 신제품상·제조상'에 선정)

특징

  • 수지 제품의 양산 정밀성형에 대응하는 '경도' (37~41 HRC)
  • 신제품 개발시 트러블을 저감하는 '높은 인성과 양호한 용접 보수성'
  • 안정된 경면성과 함께 '우수한 코스트 퍼포먼스' 겸비

기존 재료와의 비교

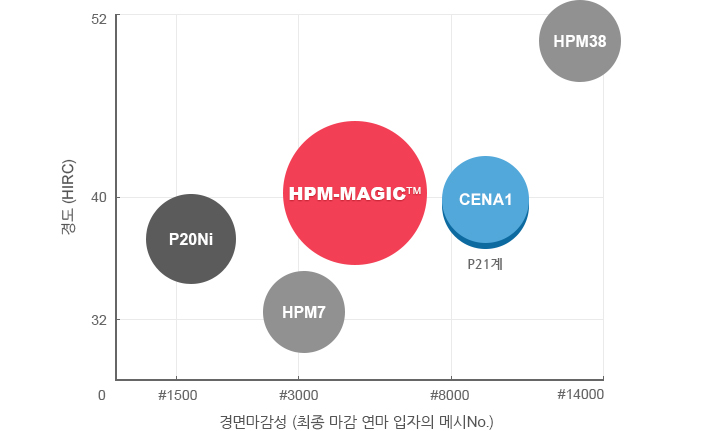

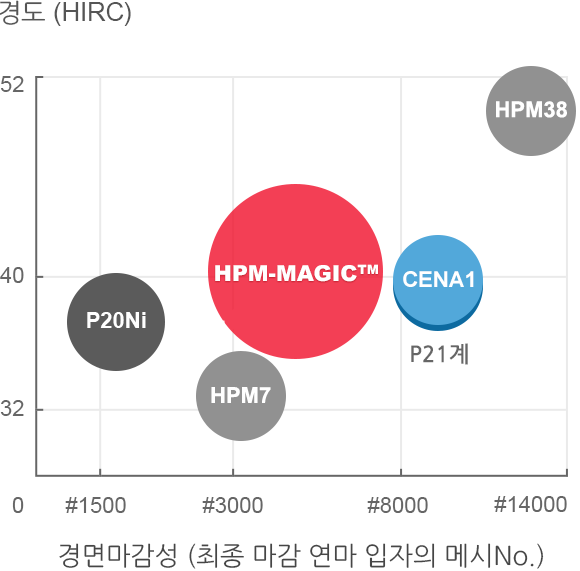

제품 포지셔닝

제품 포지셔닝 제품 포지셔닝

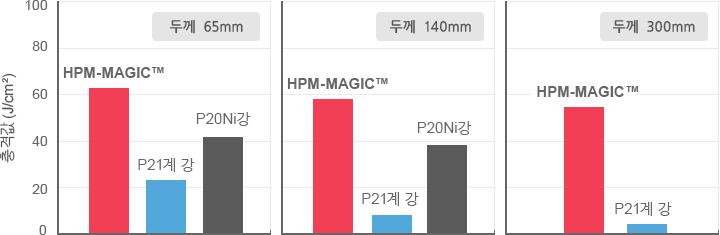

인성

원소재 치수별 2mmU 노치 샤르피 충격값 비교
(당사 측정 예시)

인성 그래프 인성 그래프

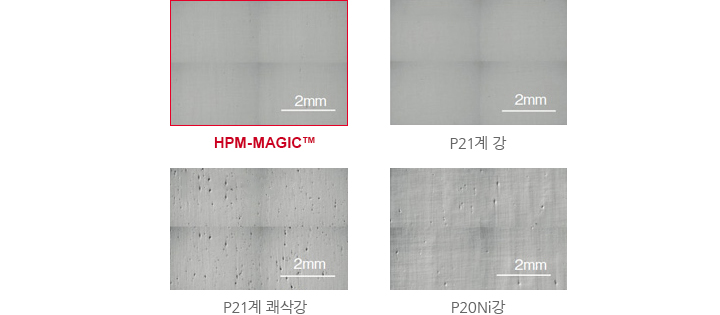

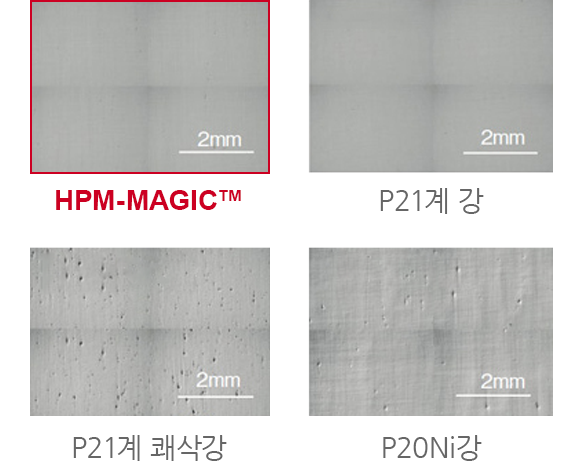

경면 마감성

#5000 경면마감면의 미분 간섭상 비교
(2x2장의 연속사진)

경면 마감성 그래프 경면 마감성 그래프

채용 사례

채용 사례
용도 기존 적용 강 평가 특성 금형 외관
인테이크 매니폴드
(Intake Manifold)
성형 금형
P21계 강(40HRC)
  • 절삭가공성 양호 (20% 공수 저감)
  • 용접성
  • 방전가공 표면 (면 조도 4μm)
  • 연마용이성 (공수)
흡입다지관 성형 다이 이미지
복사기 케이스
트레이 성형 금형
P21계 강(40HRC)
  • 절삭가공성
  • 부식가공성
  • 용접성
복사기 케이스 트레이 성형 다이 이미지
리어콤비램프
렌즈 성형 금형
P20계 강(32HRC)
  • 경면마감성 (광택 향상)
  • 성형품 경면 품위
  • 절삭가공성
  • 용접성
리어콤비램프 렌즈 성형 다이 이미지
